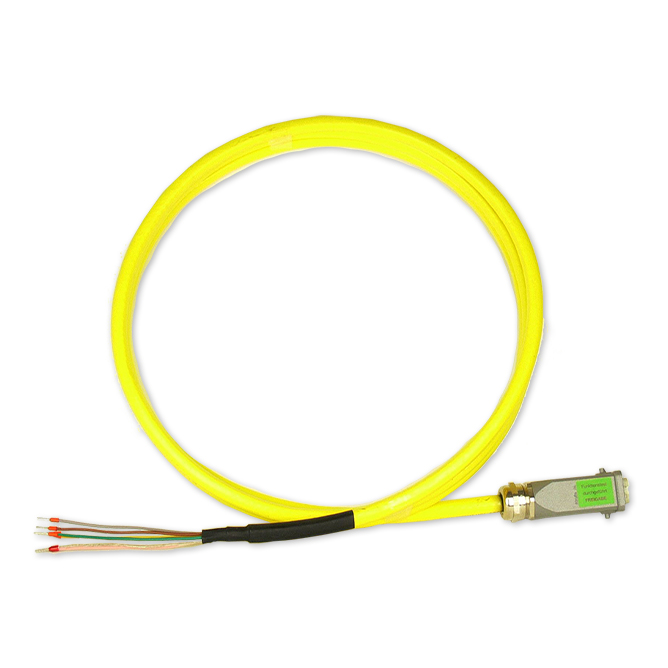

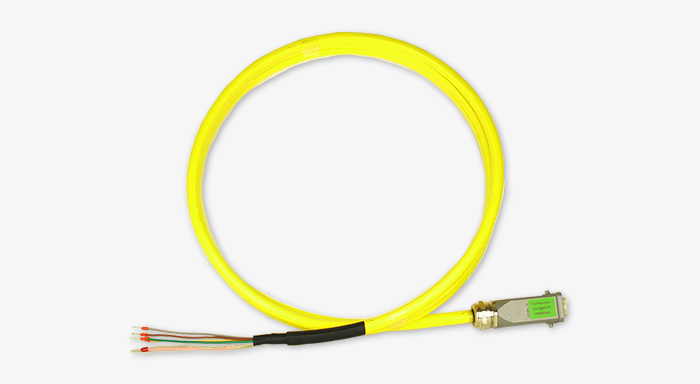

کابل ویژه پایش شعله مدل KW6 بی‌اف‌آی

مشخصات فنی و شرح کابل ویژه پایش شعله مدل KW6

ترکیب شیلد بافته مسی و فویل فلزی برای کاهش اثر میدان‌های الکتریکی، الکترواستاتیکی و الکترومغناطیسی به کار می‌رود. روکش پلی‌اتر پلی‌یورتان ترموپلاستیک برای انعطاف در سرما و مقاومت در برابر هیدرولیز، روغن، چربی و سایش معرفی شده است.

اطلاعات فنی

ولتاژ نامی U/Uo - 300/500 V

اطلاعات فنی

ولتاژ آزمون رشته به رشته - 3 kV/1 min

اطلاعات فنی

مقاومت عایقی در +20 °C حداقل 20 MΩxkm

اطلاعات فنی

مقاومت هادی در +20 °C حداکثر 39 Ω/km

اطلاعات فنی

ظرفیت خازنی

اطلاعات فنی

رشته به رشته - < 70 pF/m

اطلاعات فنی

رشته به شیلد - < 140 pF/m

اطلاعات فنی

اندوکتانس

اطلاعات فنی

رشته به رشته - < 0.6 μH/m

اطلاعات فنی

رشته به شیلد - < 0.4 μH/m

اطلاعات فنی

محدوده دمای پیوسته

اطلاعات فنی

کاربرد متحرک -30 °C تا +90 °C

اطلاعات فنی

نصب ثابت -40 °C تا +90 °C

اطلاعات فنی

حداقل شعاع خمش

اطلاعات فنی

کاربرد متحرک 14 × D

اطلاعات فنی

نصب ثابت 9 × D

اطلاعات فنی

پیچش تک‌حلقه 5 × D

موارد مصرف و سازگاری

• اتصال پایشگر کامپکت CFC و کنترلر مشعل

معیارهای انتخاب و مدارک فنی

محدوده دمای نصب ثابت و متحرک و شعاع خمش متفاوت است؛ این مقادیر باید در مسیر کابل‌کشی رعایت شوند.
