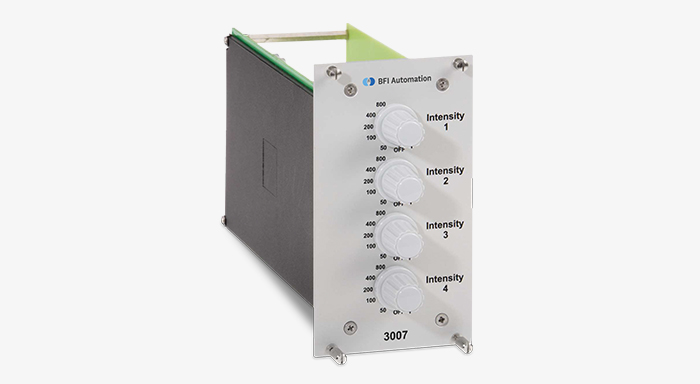

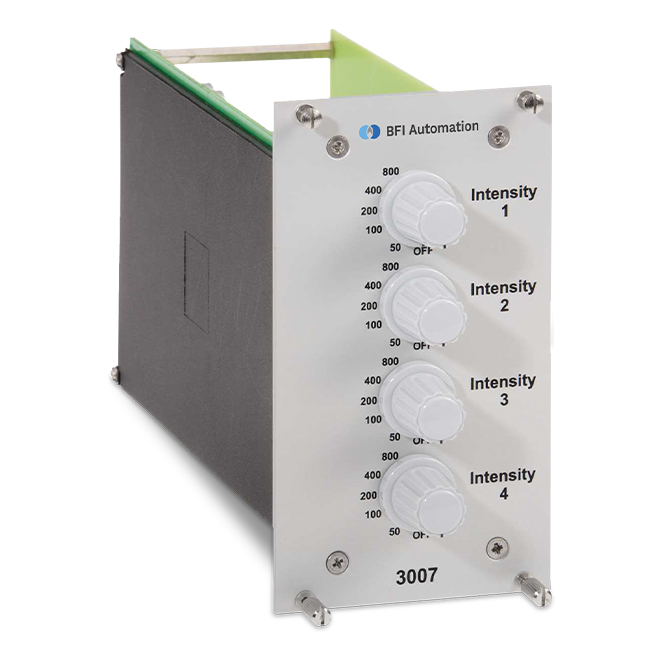

مبدل سیگنال شعله مدل 3007 بی‌اف‌آی

مشخصات فنی و شرح مبدل سیگنال شعله مدل 3007

این ماژول سری ۳۰۰۰ مستقل از پایشگر موازی 3001، 3001D یا 3001S کار می‌کند. خروجی 0/4 تا 20 mA برای سامانه کنترل مشعل یا نمایش فرایندی قابل استفاده است. تحلیل تغییرات شدت شعله می‌تواند به شناسایی تغییرات احتراق کمک کند؛ اثر آلودگی اپتیک، هم‌راستایی و جذب دود یا گردوغبار باید در تفسیر سیگنال لحاظ شود.

محدوده‌های اندازه‌گیری

0 - 800 0 - 400 0 - 200 نمایشگر ارزیاب شعله 0 - 100 3001D, 3003, 3103 یا مشابه 0 - 50 OFF

تعداد کانال اندازه‌گیری

4

انتخاب محدوده اندازه‌گیری

کلید گردان در پنل جلو

خروجی اندازه‌گیری

0/4 - 20 mA (قابل تغییر با جامپر) بار حداکثر 500

خطای اندازه‌گیری

کمتر از 1% مقدار نهایی

ولتاژ تغذیه

24 V DC

مصرف جریان

حدود 340 mA

دمای کار

-20 °C تا +70 °C

موارد مصرف و سازگاری

• تبدیل شدت شعله به سیگنال جریان
• نمایش یا تحلیل تغییرات تابش در سامانه کنترل

معیارهای انتخاب و مدارک فنی

نقش این واحد تحلیل سیگنال است؛ تنظیمات آن جایگزین تنظیم پایشگر ایمنی موازی نمی‌شوند.
