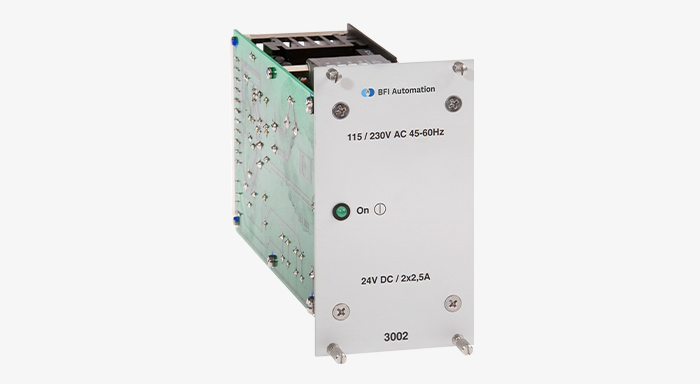

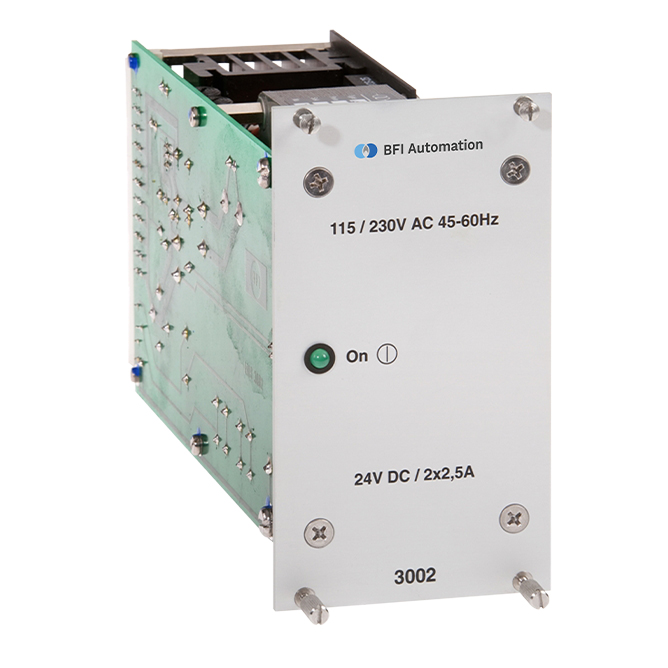

منبع تغذیه رک‌مونت مدل 3002 و 3002 A بی‌اف‌آی

مشخصات فنی و شرح منبع تغذیه رک‌مونت مدل 3002 و 3002 A

هر مدار فیوز مستقل دارد و LED پنل جلو، وضعیت کار را نشان می‌دهد. خروجی ۲۴ ولت DC با جریان ۲٫۵ آمپر برای هر یک از دو مدار اعلام شده است. برای اتصال موازی چند منبع، استفاده از واحد جداسازی دیودی 3012 به‌صورت اختیاری معرفی شده است.

ولتاژ ورودی

115 / 230 V AC, 45-60 Hz

توان خروجی

2 x 70 VA در دو مدار

ولتاژ خروجی

24 V DC, +/- 1 %, حداکثر 26 V تنظیم الکترونیکی

جریان خروجی

2 x 2.5 A مقاوم به اتصال کوتاه دائم

آماده‌به‌کار

نمایش با LED روی پنل جلو

درجه یا کلاس حفاظت

IP 00

دمای کار

-20...+70 °C

وزن

حدود 2.5 kg

موارد مصرف و سازگاری

• تغذیه ماژول‌های کشویی سری ۳۰۰۰

معیارهای انتخاب و مدارک فنی

نسخه ورودی ۱۱۵ یا ۲۳۰ ولت AC و آرایش مدارهای خروجی باید با نقشه سیستم تطبیق داده شوند.
